Jeśli kiedykolwiek zastanawiałeś się, jak dokładnie zmierzyć napięcie, prąd czy opór w obwodach elektrycznych, to trafiłeś w odpowiednie miejsce. Miernik elektryczny to narzędzie, które staje się niezastąpione w każdej pracy związanej z elektroniką i elektryką. Choć na pierwszy rzut oka może wydawać się skomplikowane, zrozumienie, jak go używać, nie jest wcale trudne. W tym poradniku przedstawimy podstawowe zasady pomiarów elektrycznych oraz krok po kroku pokażemy, jak posługiwać się miernikiem, by uzyskać dokładne i rzetelne wyniki.

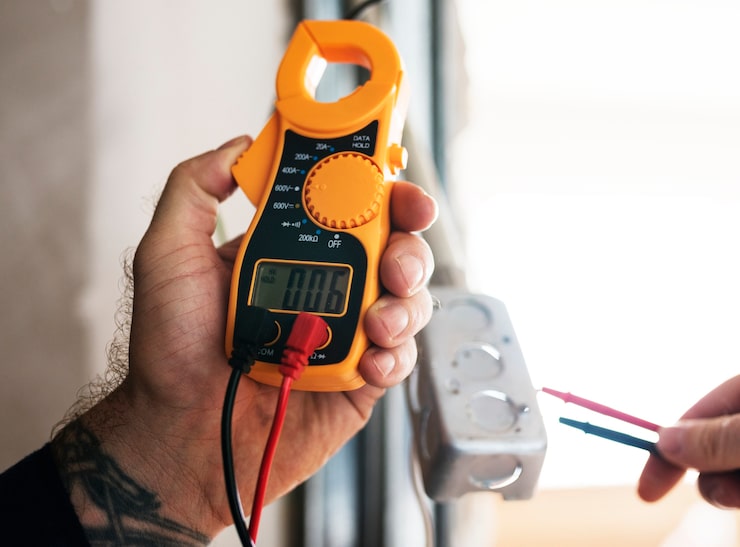

Co to jest miernik elektryczny i do czego służy?
Miernik elektryczny to urządzenie, które pozwala na pomiar różnych parametrów elektrycznych, takich jak napięcie, prąd, opór, a także inne, bardziej zaawansowane wielkości, jak częstotliwość czy pojemność. Mierniki dzielą się głównie na dwa typy: analogowe i cyfrowe. W tym poradniku skoncentrujemy się głównie na tych cyfrowych, które są najczęściej stosowane w domowych i profesjonalnych pomiarach elektrycznych. Dzięki swojej intuicyjności i prostocie obsługi stały się one nieodłącznym narzędziem każdego elektryka czy inżyniera.
Za pomocą miernika elektrycznego możesz sprawdzić, czy obwód jest prawidłowo zasilany, zmierzyć napięcie akumulatora, ocenić kondycję urządzeń elektrycznych, a także diagnozować problemy w instalacjach elektrycznych. Pomiar napięcia (V), prądu (A) oraz oporu (Ω) to podstawowe funkcje, które pozwalają na ocenę stanu instalacji czy urządzeń. Dziś, miernik to również urządzenie, które może pomóc w precyzyjnym diagnozowaniu usterek, co oszczędza czas i pieniądze.
Rodzaje mierników elektrycznych
Na rynku dostępnych jest wiele rodzajów mierników, które różnią się funkcjonalnością, zakresem pomiarowym oraz ceną. W zależności od tego, jakie masz potrzeby, możesz wybierać między prostymi urządzeniami a bardziej zaawansowanymi modelami. Najpopularniejsze to:
- Mierniki cyfrowe (multimetry cyfrowe) – to najbardziej uniwersalne urządzenia. Posiadają cyfrowy wyświetlacz, który umożliwia łatwiejsze odczytanie wyników. Zwykle oferują szeroką gamę funkcji, takich jak pomiar napięcia, prądu, oporu, częstotliwości, a niektóre modele mogą również mierzyć temperaturę czy pojemność.
- Mierniki analogowe – starszy typ mierników, który zamiast cyfrowego wyświetlacza posiada wskaźnik wychyłowy. Choć mniej popularne w codziennym użytkowaniu, niektóre osoby wciąż preferują je do pomiarów o większym zakresie.
- Specjalistyczne mierniki – takie jak amperomierze, woltomierze czy omomierze. Są one przeznaczone do jednego, konkretnego pomiaru, ale w niektórych przypadkach mogą być bardziej precyzyjne.
Podstawowe funkcje miernika elektrycznego
Nowoczesne mierniki cyfrowe oferują szereg funkcji, które umożliwiają dokładne i szybkie pomiary. Oto kilka najważniejszych z nich:
Pomiar napięcia (V)
Pomiar napięcia jest jednym z najczęściej wykonywanych testów, niezależnie od tego, czy chodzi o instalację domową, urządzenia elektroniczne czy akumulatory. Napięcie mierzy się w jednostkach woltów (V). Aby zmierzyć napięcie, należy ustawić miernik na odpowiedni zakres napięcia stałego (DC) lub przemiennego (AC), w zależności od tego, co mierzymy.
Pomiar prądu (A)
Pomiar prądu (w amperach) pozwala na określenie, ile energii przepływa przez obwód. Wartość prądu może pomóc w ocenie stanu instalacji, jak również w diagnozowaniu problemów z urządzeniami elektrycznymi. Aby zmierzyć prąd, trzeba pamiętać, że miernik musi być włączony w szereg z obwodem, ponieważ prąd musi przepłynąć przez urządzenie pomiarowe.
Pomiar oporu (Ω)
Opór (wyrażany w omach, Ω) mierzy, jak bardzo dany element obwodu opiera się przepływowi prądu. Może to pomóc w diagnozowaniu problemów z przewodami, wtyczkami czy połączeniami w obwodach. Do pomiaru oporu miernik jest podłączany równolegle do elementu, który chcemy zbadać. Wartość oporu pomoże ocenić, czy dana część obwodu nie jest uszkodzona.
Jak prawidłowo używać miernika?
Choć każdy miernik jest inny, podstawowa zasada użytkowania jest zazwyczaj taka sama. Poniżej przedstawiamy kilka kluczowych wskazówek, które pomogą Ci prawidłowo używać miernika elektrycznego:
1. Zrozumienie ustawień miernika
Przed rozpoczęciem pomiarów warto dokładnie zapoznać się z ustawieniami miernika. W zależności od modelu urządzenie może oferować różne tryby pomiaru. Zawsze upewnij się, że wybierasz odpowiedni zakres pomiarowy. W przypadku pomiaru napięcia, upewnij się, że urządzenie jest ustawione na pomiar DC lub AC w zależności od potrzeb.
2. Podłączenie przewodów
Większość mierników wyposażona jest w dwa przewody – czerwony i czarny. Przewód czerwony podłączany jest do gniazda oznaczonego „V” lub „A” w przypadku pomiaru prądu, a czarny do wspólnego gniazda oznaczonego zwykle jako „COM”. Upewnij się, że przewody są dobrze podłączone i że nie ma żadnych uszkodzeń kabla.
3. Bezpieczeństwo podczas pomiarów
Podczas pracy z elektrycznością zawsze zachowuj ostrożność. Upewnij się, że nie dotykasz metalowych części przewodów, zwłaszcza gdy wykonujesz pomiar napięcia. Zawsze używaj miernika w suchym i dobrze oświetlonym miejscu. Warto również zadbać o odpowiednie zabezpieczenie przed zwarciem, szczególnie w przypadku pomiaru prądu o dużym natężeniu.
Pomiar napięcia – krok po kroku
Aby zmierzyć napięcie w obwodzie, wykonaj następujące kroki:
- Ustaw miernik na odpowiedni tryb pomiaru napięcia (DC lub AC).
- Podłącz czerwony przewód do dodatniego bieguna obwodu, a czarny do ujemnego lub masy.
- Odczytaj wynik na wyświetlaczu miernika.
Pomiar prądu – krok po kroku
Pomiar prądu wymaga, by miernik został włączony szeregowo w obwód, co oznacza, że cały prąd przepłynie przez urządzenie pomiarowe. Wykonaj następujące czynności:
- Ustaw miernik na odpowiedni tryb pomiaru prądu (DC lub AC).
- Podłącz czerwony przewód do dodatniego bieguna obwodu, a czarny do punktu, z którego chcesz zmierzyć prąd.
- Odczytaj wynik na wyświetlaczu.
Co może pójść nie tak? Najczęstsze błędy i jak ich unikać
Chociaż używanie miernika wydaje się proste, istnieje kilka błędów, które mogą wpłynąć na dokładność pomiarów:
- Nieprawidłowe ustawienie zakresu – wybór niewłaściwego zakresu pomiarowego może skutkować błędnymi wynikami. Zawsze upewnij się, że zakres jest dostosowany do mierzonego parametru.
- Złe podłączenie przewodów – pomiar napięcia i prądu wymaga odpowiedniego podłączenia przewodów do gniazd w mierniku. Złe podłączenie może prowadzić do błędnych wyników, a także do uszkodzenia urządzenia.
- Praca z uszkodzonym miernikiem – regularne sprawdzanie stanu technicznego miernika jest kluczowe, by uniknąć pomiarów, które nie odzwierciedlają rzeczywistego stanu obwodu.
Wnioski
Miernik elektryczny to narzędzie, które powinno znaleźć się w każdym warsztacie lub przydomowej skrzynce narzędziowej. Dzięki niemu możliwe jest precyzyjne diagnozowanie instalacji elektrycznych, sprawdzanie stanu urządzeń oraz weryfikowanie jakości obwodów. Pamiętaj, że aby uzyskać dokładne wyniki, trzeba znać podstawy działania miernika, rozumieć, jak go ustawić i jak interpretować wyniki pomiarów. Stosując się do zasad bezpieczeństwa i odpowiednich kroków pomiarowych, z pewnością unikniesz błędów, a Twoje pomiary będą zawsze rzetelne i profesjonalne.
